EDMP-C Diffusori a microugelli orientabili per canali circolari

Home Catalogo generale Diffusione Diffusori Edmp C Diffusori A Microugelli Orientabili Per Canali Circolari

Descrizione

Diffusori a microugelli orientabili per canali circolari.
Trovano applicazione in mandata dell’aria quando vi sia necessità di lunghe gittate a
basso livello sonoro e/o orientamento del flusso d’aria.

caratteristiche:

Materiale: Piastra in acciaio, ugelli in nylon bianco.
Finitura: Bianco RAL 9016.

Fissaggio:

Installazione mediante viti.

A richiesta:

Ugelli di colore nero

Numero di ugelli:

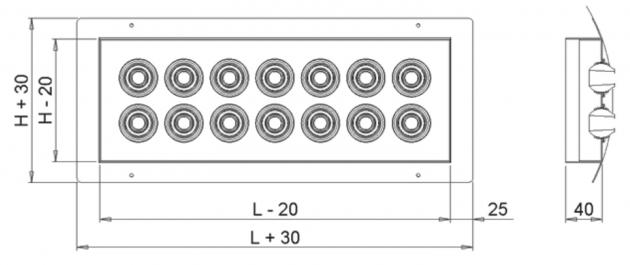

Tutte le dimensioni sono espresse in mm.


H L Numero di microugelli in altezza Diametro del condotto
200 275 350 425 500 700 800 1000 1200
100 3 5 7 9 11 13 15 19 23 1 da Ø 200mm
150 6 10 14 18 22 26 30 38 46 2 da Ø 300mm
200 9 15 21 27 33 39 45 57 69 3 da Ø 400mm
250   20 28 36 44 52 60 76 92 4 da Ø 500mm
300   25 35 45 55 65 75 95 115 5 da Ø 600mm

Portata aria e lancio:

Pa: pascal


H L
200 275 350 425 500 700 800 1000 1200
  m3/h L m3/h L m3/h L m3/h L m3/h L m3/h L m3/h L m3/h L m3/h L
100 11 2,0 19 2,3 27 2,7 34 3,0 42 3,5 50 3,9 57 4,0 72 4,5 88 5,0
150 23 2,6 38 3,3 53 3,8 69 4,3 84 4,8 99 5,3 114 5,6 145 6,3 175 7,0
200 34 2,9 57 3,8 80 4,7 103 5,3 126 5,7 149 6,3 172 7,0 217 7,5 263 8,3
250     76 4,5 107 5,5 137 6,5 168 7,0 198 7,6 229 8,2 290 9,0 351 10,1
300     95 5,3 134 6,5 172 6,8 210 7,6 248 8,3 286 8,8 362 10,0 439 11,0
Vk: Velocità efficace a 6m/s
L: lancio con velocità terminale 0,25m/s
Perdita di carico: 18 Pa


H L
200 275 350 425 500 700 800 1000 1200
  m3/h L m3/h L m3/h L m3/h L m3/h L m3/h L m3/h L m3/h L m3/h L
100 15 2,7 25 3,3 36 3,7 46 4,0 56 4,7 66 5,0 76 5,5 97 6,3 117 7,0
150 31 3,5 51 4,3 71 5,3 92 5,7 112 6,6 132 7,2 153 7,8 193 8,2 234 9,5
200 46 4,0 76 5,3 107 6,4 137 6,5 168 7,8 198 8,3 229 9,0 290 10,1 351 11,0
250     102 6,0 142 7,0 183 8,2 224 9,3 265 10,2 305 11,0 387 11,8 468 13,5
300     127 7,2 178 8,2 229 9,5 280 10,2 331 11,0 382 11,8 483 13,0 585 15,0
Vk: Velocità efficace a 8m/s
L: lancio con velocità terminale 0,25m/s
Perdita di carico: 27 Pa


H L
200 275 350 425 500 700 800 1000 1200
  m3/h L m3/h L m3/h L m3/h L m3/h L m3/h L m3/h L m3/h L m3/h L
100 19 3,4 32 4,0 45 4,5 57 5,0 70 5,7 83 6,2 95 7,0 121 7,8 146 9,0
150 38 4,4 64 5,4 89 6,8 114 7,2 140 8,3 165 8,5 191 9,2 242 10,3 292 11,5
200 57 5,0 95 6,7 134 7,8 172 8,8 210 10,0 248 10,2 286 11,7 362 13,0 439 14,0
250     127 7,5 178 9,0 229 10,5 280 12,0 331 13,0 382 13,5 483 14,0 585 16,5
300     159 8,5 223 10,5 286 11,5 350 13,0 413 13,5 477 14,5 604 17,0 731 18,0
Vk: Velocità efficace a 10m/s
L: lancio con velocità terminale 0,25m/s
Perdita di carico: 50 Pa
