EGA 1-4 Griglie di ripresa in alluminio passo 25 mm con filtro

Consiglia questo prodotto
Home Catalogo generale Diffusione Griglie Ega 1 4 Griglie Di Ripresa In Alluminio Passo 25 Mm Con Filtro

Descrizione

Griglie per la ripresa dell’aria costruite con alette orizzontali fisse ed inclinate a 45°, con l’inserimento di uno speciale profilo o controtelaio che permette l’alloggiamento di un filtro piano per polveri grossolane e fini.

Caratteristiche

Materiale: alluminio.
Finitura: anodizzato naturale.
Filtro: classe COARSE (G2) spessore 12 mm.

Installazione

L'installazione viene eseguita mediante l’apertura delle apposite zanche presenti nel controtelaio o in alternativa fissando quest’ultimo al muro o al canale mediante viti.

EGA1 - EGA2: solo per installazione a parete, sconsigliata l'installazione a soffitto. Chiusura mediante magnete.

EGA3 - EGA4: chiusura con vite.

Impiego

Per la ripresa dell’aria esterna o ambiente dove sia consigliata una prefiltrazione di polvere.
Perdita di carico iniziale inferiore a 40 Pa con velocità di 1,5 m/s sul filtro.

Modelli

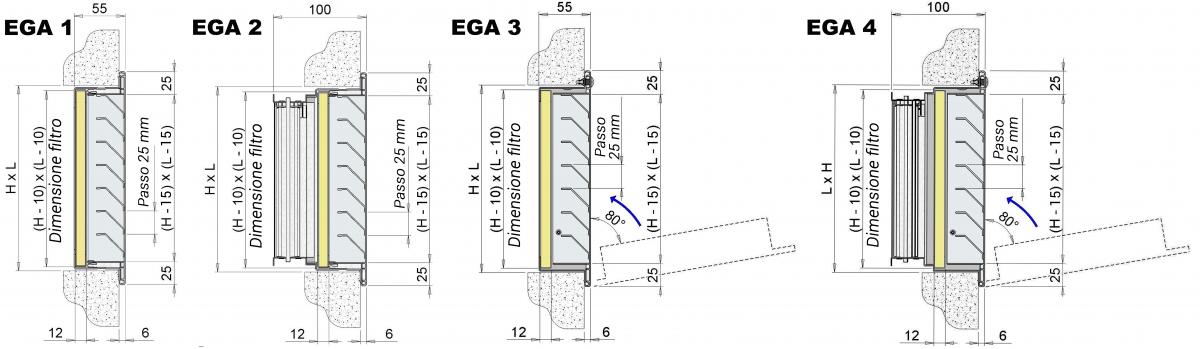

EGA1: griglia con filtro;
EGA2: griglia con filtro e serranda;
EGA3: griglia con speciale controtelaio fissato con cerniere alla cornice della griglia per consentire un'agevole manutenzione del filtro;
EGA4: griglia con serranda e speciale controtelaio fissato con cerniere alla cornice della griglia per consentire un'agevole manutenzione del filtro.

Accessori

- EPZ plenum zincato;
- EPI plenum isolato;

A richiesta

Fissaggio con calamite o con pomelli (EGA3 - EGA4).

Sezione efficace


H L
200 300 400 500 600 800 1000
  sezione efficace della griglia m2
200 0,019 0,030 0,040 0,050 0,061 0,081 0,102
300 0,029 0,045 0,061 0,076 0,092 0,124 0,155
400 0,039 0,060 0,081 0,102 0,123 0,166 0,208
500 0,049 0,075 0,102 0,128 0,155 0,208 0,261
600 0,059 0,091 0,123 0,154 0,186 0,250 0,313
800 0,079 0,121 0,164 0,206 0,249 0,334 0,419

Dati di funzionamento

m³/h: portata
Pa: perdite di carico in Pascal
dB(A): indice di rumorosità
V: velocità frontale sul filtro (m/s)

Si consiglia la velocità dell'aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l'efficienza di filtrazione;
i dati di portata in tabella si riferiscono alla griglia con il filtro.

Tutte le dimensioni sono espresse in mm

H
V
m/s		 L
200 300 400 500 600 800 1000
Velocità frontale sul filtro portata aria m3/h
200 1,5 195 300 400 505 605 810 1015
2 260 395 535 670 805 1080 1355
300 1,5 300 455 610 765 925 1235 1550
2 395 605 810 1025 1230 1650 2065
400 1,5 400 610 820 1030 1245 1665 2085
2 535 815 1095 1375 1655 2220 2780
500 1,5 505 765 1030 1300 1560 2090 2620
2 670 1025 1375 1730 2080 2790 3495
600 1,5 605 925 1245 1560 1880 2515 3155
2 805 1230 1655 2080 2505 3355 4205
800 1,5 810 1235 1665 2090 2515 3370 4225
2 1080 1650 2220 2790 3355 4495 5630

Indice di rumorosità dB(A)

V
m/s 		dB(A)
1,5 32/38
2 39/45

Perdita di carico (Pa)

V
m/s 		Pa
1,5 35/38
2 62/68

Serranda di taratura EGA2 - EGA4

Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.

Plenum

Tutte le misure sono espresse in mm.

modello
L1 x H1 		stacco superiore stacco laterale E F modello
L1 x H1 		stacco superiore stacco laterale E F
P1 n° stacchi Ø d P2 n° stacchi Ø d P1 n° stacchi Ø d P2 n° stacchi Ø d
200x200 200 1 198 300 1 198 80 12 500x300 200 1 248 350 1 248 80 12
300x200 200 1 198 300 1 198 80 12 600x300 200 2 198 350 2 248 80 12
400x200 200 1 198 300 1 198 80 12 800x300 200 2 248 350 2 248 80 12
500x200 200 1 198 300 1 198 80 12 1000x300 200 2 248 350 2 248 80 12
600x200 200 2 198 300 2 198 80 12 400x400 200 1 298 350 1 298 80 12
800x200 200 2 198 300 2 198 80 12 500x400 200 1 298 350 1 298 80 12
1000x200 200 2 198 300 2 198 80 12 600x400 200 2 198 350 2 248 80 12
300x300 200 1 248 350 1 248 80 12 800x400 200 2 298 350 2 298 80 12
400x300 200 1 248 350 1 248 80 12 1000x400 200 2 298 400 2 298 80 12

Listino prezzi EGA1

Verniciato bianco RAL 9016 +20%.

Listino prezzi EGA3

Verniciato bianco RAL 9016 +20%

Listino prezzi EGA2 e EGA4 a richiesta

Plenum

dimensioni stacco superiore stacco laterale
EPZ plenum zincato EPI plenum isolato EPZ plenum zincato EPI plenum isolato
L1xH1 euro euro euro euro
200x200 a.r. a.r. a.r. a.r.
300x200 a.r. a.r. a.r. a.r.
400x200 a.r. a.r. a.r. a.r.
500x200 a.r. a.r. a.r. a.r.
600x200 a.r. a.r. a.r. a.r.
800x200 a.r. a.r. a.r. a.r.
1000x200 a.r. a.r. a.r. a.r.
300x300 a.r. a.r. a.r. a.r.
400x300 a.r. a.r. a.r. a.r.
500x300 a.r. a.r. a.r. a.r.
600x300 a.r. a.r. a.r. a.r.
800x300 a.r. a.r. a.r. a.r.
1000x300 a.r. a.r. a.r. a.r.
400x400 a.r. a.r. a.r. a.r.
500x400 a.r. a.r. a.r. a.r.
600x400 a.r. a.r. a.r. a.r.
800x400 a.r. a.r. a.r. a.r.
1000x400 a.r. a.r. a.r. a.r.
