EGA6 Griglie di ripresa in alluminio con filtro passo 25

Home Catalogo generale Diffusione Griglie Ega 6 Griglie Di Ripresa In Alluminio Con Filtro Passo 25

Descrizione

Griglie per ripresa dell'aria costruite con alette orizzontali fisse ed inclinate a 45°, con doppia cornice ad apertura a cerniere che rende agevole l’alloggiamento e la sostituzione del filtro.

Caratteristiche

Materiale: alluminio.
Finitura: anodizzato naturale.
Filtro: classe COARSE (G2) spessore 12 mm.
Chiusura: mediante vite.

Installazione

L'installazione viene eseguita fissando il telaio esterno della griglia al muro mediante viti.

Impiego

Griglie per la ripresa dell'aria esterna o in ambiente dove sia consigliata una pre-filtrazione di polvere.
Perdita di carico iniziale inferiore a 40 Pa con velocità di 1,5 m/s sul filtro.

Accessori

- EPZ plenum zincato;
- EPI plenum isolato.

A richiesta

Chiusura con calamite o con sistema push-pull.

Sezione efficace


H L
200 300 400 500 600 800 1000
  sezione efficace della griglia m2
200 0,009 0,016 0,020 0,027 0,033 0,044 0,058
300 0,015 0,026 0,036 0,047 0,057 0,077 0,098
400 0,022 0,037 0,053 0,069 0,084 0,114 0,145
500 0,026 0,047 0,066 0,087 0,107 0,146 0,183
600 0,033 0,057 0,083 0,107 0,130 0,177 0,226
800 0,044 0,077 0,110 0,143 0,177 0,242 0,309
1000 0,057 0,102 0,144 0,187 0,229 0,313 0,391

Dati di funzionamento

m³/h: portata
Pa: perdite di carico in Pascal
dB(A): indice di rumorosità

Si consiglia la velocità dell'aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l'efficienza di filtrazione;
i dati di portata in tabella si riferiscono alla griglia con il filtro.

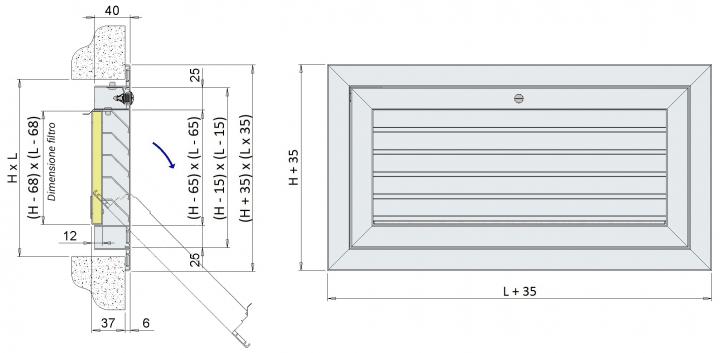

Tutte le dimensioni sono espresse in mm

H V
m/s
L
200 300 400 500 600 800 1000
  Velocità frontale sul filtro portata m3/h
200 1,5 63 121 180 238 296 413 530
2 84 162 240 317 395 551 706
300 1,5 121 234 346 458 571 795 1020
2 162 312 461 611 761 1060 1360
400 1,5 180 346 512 679 845 1178 1510
2 240 461 683 905 1127 1570 2014
500 1,5 238 458 679 899 1119 1560 2000
2 317 611 905 1199 1492 2080 2667
600 1,5 296 571 845 1119 1394 1942 2491
2 395 761 1127 1492 1858 2590 3321
800 1,5 413 795 1178 2560 1942 2707 3471
2 551 1060 1570 2080 2590 3609 4629
1000 1,5 530 1020 1510 2000 2491 3471 4452
2 706 1360 2014 2667 3321 4629 5936

Indice di rumorosità dB(A)

V
m/s
dB(A)
1,5 32/38
2 39/45

Perdita di carico (Pa)

V
m/s
Pa
1,5 35/38
2 62/68

Plenum

Tutte le misure sono espresse in mm.

modello
L1 x H1
stacco superiore stacco laterale E F modello
L1 x H1
stacco superiore stacco laterale E F
P1 n° stacchi Ø d P2 n° stacchi Ø d P1 n° stacchi Ø d P2 n° stacchi Ø d
200x200 200 1 198 300 1 198 80 12 500x300 200 1 248 350 1 248 80 12
300x200 200 1 198 300 1 198 80 12 600x300 200 2 198 350 2 248 80 12
400x200 200 1 198 300 1 198 80 12 800x300 200 2 248 350 2 248 80 12
500x200 200 1 198 300 1 198 80 12 1000x300 200 2 248 350 2 248 80 12
600x200 200 2 198 300 2 198 80 12 400x400 200 1 298 350 1 298 80 12
800x200 200 2 198 300 2 198 80 12 500x400 200 1 298 350 1 298 80 12
1000x200 200 2 198 300 2 198 80 12 600x400 200 2 198 350 2 248 80 12
300x300 200 1 248 350 1 248 80 12 800x400 200 2 298 350 2 298 80 12
400x300 200 1 248 350 1 248 80 12 1000x400 200 2 298 400 2 298 80 12

Plenum

dimensioni stacco superiore stacco laterale
EPZ plenum zincato EPI plenum isolato EPZ plenum zincato EPI plenum isolato
L1xH1 euro euro euro euro
200x200 a.r. 41,41 a.r. 44,59
300x200 a.r. 43,98 a.r. 47,94
400x200 a.r. 46,56 a.r. 51,28
500x200 a.r. 49,12 a.r. 54,63
600x200 a.r. 69,85 a.r. 77,40
800x200 a.r. 76,29 a.r. 84,13
1000x200 a.r. 81,44 a.r. 90,83
300x300 a.r. 47,25 a.r. 54,35
400x300 a.r. 61,57 a.r. 69,80
500x300 a.r. 64,54 a.r. 73,97
600x300 a.r. 75,27 a.r. 82,29
800x300 a.r. 95,68 a.r. 108,57
1000x300 a.r. 101,59 a.r. 116,85
400x400 a.r. 65,24 a.r. 77,81
500x400 a.r. 68,59 a.r. 82,70
600x400 a.r. 93,56 a.r. 101,39
800x400 a.r. 109,39 a.r. 124,69
1000x400 a.r. 130,27 a.r. 152,15
