EGA50 Griglie di ripresa in alluminio passo 50 mm

Home Catalogo generale Diffusione Griglie Ega50 Griglie Di Ripresa In Alluminio Passo 50 Mm

Descrizione:

Griglie di ripresa costruite in robusto profilo di alluminio.
Le alette fisse sono inclinate a 45° con passo 50 mm.

Caratteristiche:

Materiale: alluminio
Finitura: anodizzato naturale
Installazione: fissaggio con viti frontali

Impiego:

Griglia adatta sia per la ripresa che per
l’espulsione dell’aria. Si può utilizzare sia all’interno che all’esterno degli edifici grazie al particolare profilo antipioggia.

Accessori:

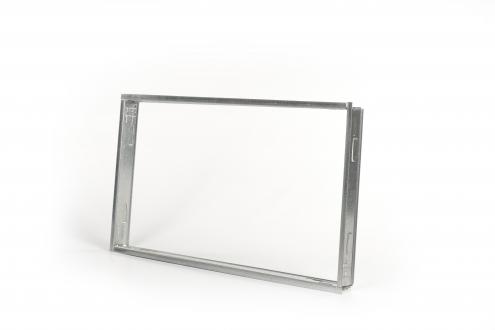

CTP: controtelaio a murare.

A richiesta:

- Verniciatura nei colori RAL a scelta

- Passo 100mm in acciaio zincato (EGZ 100)

- Tegolo rompigoccia

Dati di funzionamento

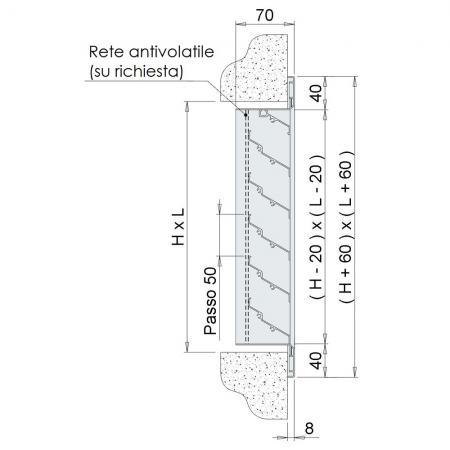

L: base ( lunghezza alette )

H:altezza

Tutte le dimensioni sono espresse in mm

H L
400 600 800 1000 1200 1400 1600 1800
  sezione efficace m2
 400 0,070 0,108 0,145 0,182 0,219 0,256 0,293 0,330
 500 0,091 0,138 0,186 0,234 0,281 0,329 0,377 0,425
 600 0,111 0,169 0,227 0,286 0,344 0,402 0,461 0,519
 800 0,151 0,231 0,310 0,390 0,469 0,549 0,628 0,708
 1000 0,191 0,292 0,393 0,493 0,594 0,695 0,796 0,896
 1200 0,232 0,354 0,475 0,597 0,719 0,841 0,963 1,085
 1500 0,292 0,446 0,599 0,753 0,907 1,061 1,214 1,368

H V
m/s
L
400 600 800 1000 1200 1400 1600 1800
    portata m³/h
400 4 1015 1550 2085 2620 3150 3685 4220 4755
6 1520 2325 3125 3930 4730 5530 6330 7130
8 2030 3100 4165 5235 6305 7375 8440 9510
500 4 1300 1990 2680 3365 4055 4740 5425 6115
6 1960 2990 4020 5050 6080 7110 8140 9170
8 2610 3985 5360 6730 8105 9480 10850 12225
600 4 1595 2435 3275 4115 4950 5795 6630 7470
6 2390 3650 4910 6170 9820 8690 9950 11205
8 3190 4870 6550 8225 9905 11585 13265 14945
800 4 2175 3320 4465 5610 6755 7900 9045 10190
6 3260 4980 6695 8415 10130 11850 13565 15285
8 4350 6640 8930 11220 13510 15800 18090 20375
1000 4 2755 4205 5655 7105 8555 10000 11455 12905
6 4130 6310 8485 10660 12830 15000 17185 19360
8 5510 8410 11310 14210 17110 20000 22910 25810
1200 4 3335 5090 6845 8601 10360 12110 13865 15620
6 5000 7635 10270 12900 15535 18170 20800 23435
8 6670 10180 13690 17200 20710 24225 27735 31245
1500 4 4205 6420 8630 10845 13060 15270 17485 19700
6 6310 9630 12950 16270 19590 22905 26225 29550
8 8410 12840 17265 21690 26115 30545 34970 39400

Listino prezzi

Note:
- con rete antivolatile + 30%
- con tegolo rompigoccia +10%
- rete antinsetto prezzo a richiesta.
- verniciato RAL prezzo a richiesta
