EGF Griglie forellinate

Home Catalogo generale Diffusione Griglie Egf Griglie Forellinate

Descrizione

Griglie di mandata e ripresa dell'aria a pannello forellinato.

Caratteristiche

Telaio perimetrale in alluminio.
Pannello in acciaio zincato.
Finitura: verniciatura colore bianco RAL 9016.
Installazione: fissaggio a clips.

La maglia forellinata è realizzata secondo le seguenti specifiche:
-fori tondi alternati a 60°;
-rapporto vuoto/pieno 46%;
-diametro dei fori 5mm;
-distanza tra i centri 7mm.

Impiego

Per la ripresa dell'aria all'interno dei locali.

Accessori

- EPZ plenum zincato;
- EPI plenum isolato;
- SC serranda di taratura in acciaio zincato con alette a movimento contrapposto;
- CT controtelaio a murare in acciaio zincato.

A richiesta

- Esecuzione con controtelaio portafiltro;
- verniciatura nei colori RAL a scelta;
- fori su cornice per installazione con viti.

Sezione efficace

H L
300 400 500 600 800 1000
  Sezione efficace m2
200 0,024 0,033 0,041 0,050 0,067 0,084
300 0,037 0,050 0,064 0,077 0,103 0,129
400 0,050 0,068 0,086 0,104 0,139 0,174
500 0,064 0,086 0,108 0,131 0,175 0,220
600 0,077 0,104 0,131 0,157 0,211 0,265

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
dB(A): indice di rumorosità

L: larghezza
H: altezza

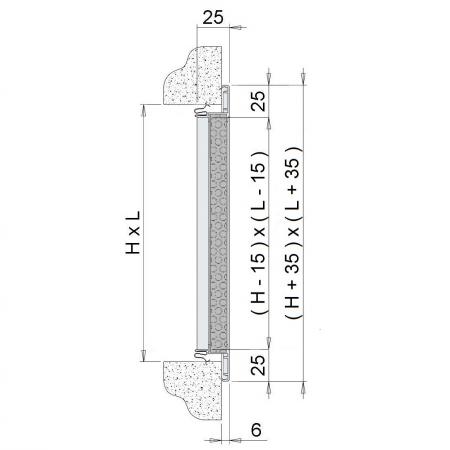

Tutte le misure sono espresse in mm.

H Vk
m/s
L
300 400 500 600 800 1000
    portata m3/h
200 2 175 236 297 358 481 604
3 262 354 446 538 721 905
4 349 472 594 717 962 1207
300 2 269 363 458 552 740 930
3 404 545 687 828 1110 1395
4 538 727 916 1104 1482 1860
400 2 363 491 618 746 1000 1256
3 545 736 928 1119 1500 1884
4 727 982 1237 1492 2000 2512
500 2 458 618 779 940 1260 1582
3 687 928 1169 1410 1890 2373
4 916 1237 1558 1879 2522 3164
600 2 552 746 940 1133 1520 1908
3 828 1119 1410 1700 2280 2863
4 1104 1492 1879 2267 3042 3817

Indice di rumorosità dB(A)

  V
m/s
dB(A)
livello potenza sonora 2 20/25
3 25/30
4 35/40

Perdita di carico (Pa)

  V
m/s
Pa
perdite di carico 2 15
3 40
4 70

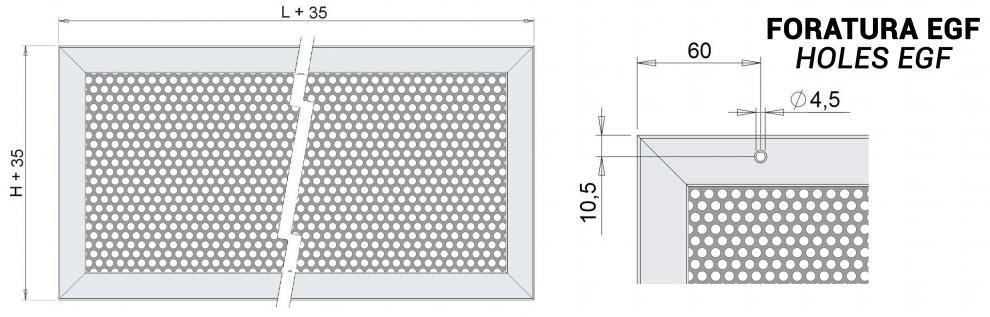

Dettaglio fori

SC serranda di taratura

Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.

CT controtelaio

Plenum

modello
L1 x H1
stacco superiore stacco laterale E F
P1 n° stacchi Ø d P2 n° stacchi Ø d
300x200 200 1 200 300 1 200 80 12
400x200 200 1 200 300 1 200 80 12
500x200 200 1 200 300 1 200 80 12
600x200 200 2 200 300 2 200 80 12
800x200 200 2 200 300 2 200 80 12
1000x200 200 2 200 300 2 200 80 12
300x300 200 1 248 350 1 248 80 12
400x300 200 1 248 350 1 248 80 12
500x300 200 1 248 350 1 248 80 12
600x300 200 2 198 350 2 248 80 12
800x300 200 2 248 350 2 248 80 12
1000x300 200 2 248 350 2 248 80 12
400x400 200 1 298 350 1 298 80 12
500x400 200 1 298 350 1 298 80 12
600x400 200 2 198 350 2 248 80 12
800x400 200 2 298 350 2 298 80 12
1000x400 200 2 298 400 2 298 80 12

Plenum

dimensioni stacco superiore stacco laterale
EPZ plenum zincato EPI plenum isolato EPZ plenum zincato EPI plenum isolato
L1xH1 euro euro euro euro
300x200 a.r. a.r. a.r. a.r.
400x200 a.r. a.r. a.r. a.r.
500x200 a.r. a.r. a.r. a.r.
600x200 a.r. a.r. a.r. a.r.
800x200 a.r. a.r. a.r. a.r.
1000x200 a.r. a.r. a.r. a.r.
300x300 a.r. a.r. a.r. a.r.
400x300 a.r. a.r. a.r. a.r.
500x300 a.r. a.r. a.r. a.r.
600x300 a.r. a.r. a.r. a.r.
800x300 a.r. a.r. a.r. a.r.
1000x300 a.r. a.r. a.r. a.r.
400x400 a.r. a.r. a.r. a.r.
600x400 a.r. a.r. a.r. a.r.
800x400 a.r. a.r. a.r. a.r.
1000x400 a.r. a.r. a.r. a.r.
