EDQ 15-18 Multidirectional rectangular diffusers - models from 15 to 18

Home General catalogue Air Diffusion Air Diffusers Edq 15 18 Multidirectional Rectangular Diffusers Models From 15 To 18

Description

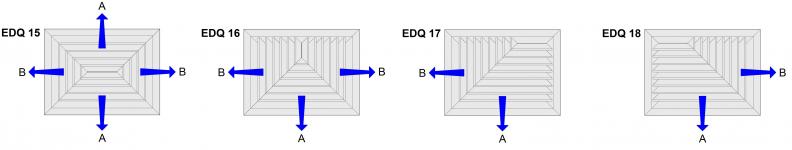

Multidirectional rectangular diffuser with removable central core.

Characteristics

Material : aluminium.
Finish: anodized.
Installation: fixing by not visible screws on the diffuser neck.

Use

Very versatile diffuser, especially suitable in systems where control of launch in specific directions is needed.

On demand

White RAL 9016 painting or different RAL colors (prices on request).

Accessories

- SC calibration damper in galvanized steel with fins with opposing movement.
- EPZ-EDQ galvanized steel plenum box.
- EPI-EDQ galvanized steel insulated plenum box.

Operating data EDQ15

Vk: effective speed (m/s)
LA: air throw side A (m)
LB: air throw side B (m)
Pa: pressure drop in Pascal
dB(A): noise levels

Dimensions are expressed in mm

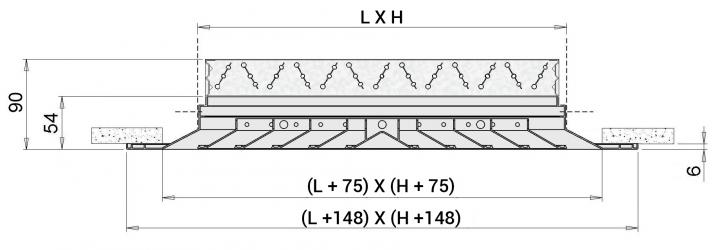

dimensions
HxL
V (m/s) 3 4 5 6
effective section m2 m3/h LA(m) LB(m) m3/h LA(m) LB(m) m3/h LA(m) LB(m) m3/h LA(m) LB(m)
225x150 0,015 162 1,6 1,2  216 2,2  1,6 270  3 2,2  324 3,5 2,5
300x150 0,020 216 2 1,2 288 2,8 1,6 360 3,4 2,2 432 4,4 2,5
375x150 0,024 260 2,4 1,2 345 3,4 1,6 432 4,2 2,2 518 5 2,5
300x225 0,030 324 2,2 1,7 432 3,2 2,4 540 3,8 2,8 648 4,6 3,5
375x225 0,036 389 2,8 1,7 518 3,4 2,4 648 4 2,8 778 5 3,5
450x225 0,043 465 2,8 1,7 620 4 2,4 775 5 2,8 930 6,1 3,5
525x225 0,050 540 3,2 1,7 720 4,5 2,4 900 5,3 2,8 1080 6,2 3,5
375x300 0,045 497 2,9 2,2 662 3,6 3 828 4,3 3,6 994 5,7 4,7
450x300 0,054 583 3 2,2 777 4,2 3 972 5,3 3,6 1166 6,2 4,7
525x300 0,065 702 3,8 2,2 936 5 3 1170 5,8 3,6 1404 7,6 4,7
600x300 0,075 810 4,2 2,2 1080 5,4 3 1350 5,8 3,6 1620 8,1 4,7
450x375 0,070 756 3,2 2,7 1008 4,6 3,8 1260 5,2 4,4 1512 6,5 5
600x375 0,092 994 4 2,7 1325 5 3,8 1656 6,2 4,4 1987 7,6 5
600x450 0,110 1188 4,3 3,8 1585 5,6 4,6 1980 7,2 5,6 2376 8,2 6,8
pressure drop Pa 5 10 15 20
noise levels dB(A) 20/25 30/35 35/40 40/45

Operating data EDQ16

Vk: effective speed (m/s)
LA: air throw side A (m)
LB: air throw side B (m)
Pa: pressure drop in Pascal
dB(A): noise level

Dimensions are expressed in mm


dimensions
HxL
Vk (m/s) 3 4 5 6
effective section m2 m3/h LA(m) LB(m) m3/h LA(m) LB(m) m3/h LA(m) LB(m) m3/h LA(m) LB(m)
225x150 0,015 162 1,4 1,8 216 1,8  2,4  270  2,6  3,2  324 3 3,8
300x150 0,020 216 1,5 2 288 2 2,6 360 2,6 3,6 432 3 4,2
375x150 0,024 260 1,6 2,4 345 2,2 2,8 432 3 3,6 518 4 4,8
300x225 0,030 324 1,9 2,8 432 2,7 3,7 540 3,6 4,8 648 4,2 5,6
375x225 0,036 389 2 2,9 518 2,7 3,8 648 4 2,8 778 5 3,5
450x225 0,043 465 2 3,8 620 2,7 5,1 775 3,5 6,2 930 4,2 6,8
525x225 0,050 540 2 4,5 720 2,9 5,4 900 3,5 6,8 1080 4,3 8,6
375x300 0,045 497 2,6 3,6 662 3,5 5 828 4,6 6 994 5,6 7,2
450x300 0,054 583 2,6 3,6 777 3,5 4,8 972 4,5 6,1 1166 5,3 7,5
525x300 0,065 702 3,2 3,8 936 3,5 5,8 1170 4,5 6,4 1404 5 7,8
600x300 0,075 810 3,2 4,2 1080 3,5 6,3 1350 4,6 6,8 1620 4,8 8
450x375 0,070 756 3 4,6 1008 4,4 6,6 1260 5,5 7 1512 6,8 9
600x375 0,092 994 3,6 4,8 1325 5,3 6,8 1656 6,8 7,4 1987 8,8 10
600x450 0,110 1188 4 5,2 1585 5,8 7,2 1980 7,4 8 2376 9 11
pressure drop Pa 5 10 15 20
noise level dB(A) 20/25 30/35 35/40 40/45

Operating data EDQ17 EDQ18

Vk: effective speed (m/s)
LA: air throw side A (m)
LB: air throw side B (m)
Pa: pressure drop in Pascal
dB(A): noise levels

Dimensions are expressed in mm

dimensions
HxL
Vk (m/s) 3 4 5 6
effective section m2 m3/h LA(m) LB(m) m3/h LA(m) LB(m) m3/h LA(m) LB(m) m3/h LA(m) LB(m)
225x150 0,013 140 3,5 2,5 188 4,8 3,4  234  5,9 4,2 280  7,3  5
300x150 0,020 216 2 1,2 288 2,8 1,6 360 3,4 2,2 432 4,4 2,5
375x150 0,024 260 2,4 1,2 345 3,4 1,6 432 4,2 2,2 518 5 2,5
300x225 0,030 324 2,2 1,7 432 3,2 2,4 540 3,8 2,8 648 4,6 3,5
375x225 0,036 389 2,8 1,7 518 3,4 2,4 648 4 2,8 778 5 3,5
450x225 0,043 465 2,8 1,7 620 4 2,4 775 5 2,8 930 6,1 3,5
525x225 0,050 540 3,2 1,7 720 4,5 2,4 900 5,3 2,8 1080 6,2 3,5
375x300 0,045 497 2,9 2,2 662 3,6 3 828 4,3 3,6 994 5,7 4,7
450x300 0,054 583 3 2,2 777 4,2 3 972 5,3 3,6 1166 6,2 4,7
525x300 0,065 702 3,8 2,2 936 5 3 1170 5,8 3,6 1404 7,6 4,7
600x300 0,075 810 4,2 2,2 1080 5,4 3 1350 5,8 3,6 1620 8,1 4,7
450x375 0,070 756 3,2 2,7 1008 4,6 3,8 1260 5,2 4,4 1512 6,5 5
600x375 0,092 994 4 2,7 1325 5 3,8 1356 6,2 4,4 1987 7,6 5
600x450 0,110 1188 4,3 2,8 1585 5,6 4,6 1980 7,2 5,6 2376 8,2 6,8
pressure drop Pa 5 10 15  20
noise levels dB(A) 20/25 30/35 35/40  40/45

SC calibration damper

SC galvanized steel calibration damper with fins with opposing movement.

Plenum

EDQ L1 x H1 Ø d P1 P2 E
225X150 225X150 125 200 245 50
300X150 300X150 150 200 270 50
375X150 375X150 150 200 270 50
300X225 300X225 200 200 320 50
375X225 375X225 200 200 320 50
450X225 450X225 200 200 320 50
525X225 525X225 300 200 370 50
375X300 375X300 250 200 370 50
450X300 450X300 250 200 370 50
525X300 525X300 250 200 370 50
600X300 600X300 300 200 400 50
450X375 450X375 300 200 400 50
600X375 600X375 300 200 400 50
600X450 600X450 300 200 400 50

Accessories

dimensions
HxL
regulation damper
SC
side connection rear connection
galvanized plenum isolated plenum galvanized plenum isolated plenum
EPZ-EDQ EPI-EDQ EPZ-EDQ EPI-EDQ
euro euro euro euro euro
225X150 16,86 a.r. a.r. a.r. a.r.
300X150 16,86 a.r. a.r. a.r. a.r.
375X150 19,86 a.r. a.r. a.r. a.r.
300X225 27,79 a.r. a.r. a.r. a.r.
375X225 34,39 a.r. a.r. a.r. a.r.
450X225 37,86 a.r. a.r. a.r. a.r.
525X225 41,39 a.r. a.r. a.r. a.r.
375X300 34,39 a.r. a.r. a.r. a.r.
450X300 37,86 a.r. a.r. a.r. a.r.
525X300 41,39 a.r. a.r. a.r. a.r.
600X300 41,39 a.r. a.r. a.r. a.r.
450X375 47,57 a.r. a.r. a.r. a.r.
600X375 51,14 a.r. a.r. a.r. a.r.
600X450 63,82 a.r. a.r. a.r. a.r.
