EDE2S Diffusori a getto elicoidale regolabile

Home Catalogo generale Diffusione Diffusori Ede2s Diffusori A Getto Elicoidale Regolabile

Descrizione:

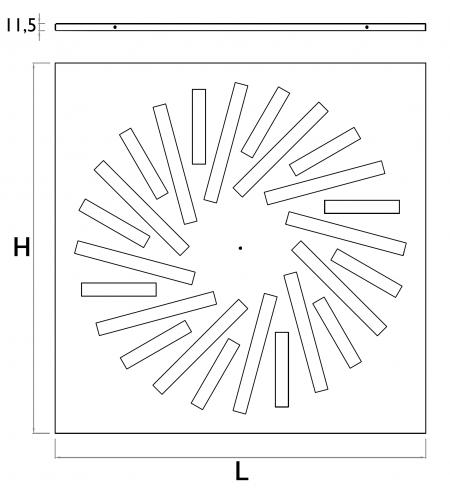

Diffusore a getto elicoidale regolabile ad alta induzione su pannello quadro.

Caratteristiche:

Materiale: acciaio zincato
Finitura:
- pannello verniciato bianco RAL 9016
- deflettori in ABS nero

Installazione su plenum con viti laterali non apparenti o con ponte interno al plenum e foro centrale sul diffusore.

Impiego:

Diffusore ad effetto elicoidale, idoneo ad essere installato in ambienti di altezza compresa tra 2,6 e i 4,1 m sia in riscaldamento che in condizionamento.

Esecuzioni speciali:

Dimensioni pannello personalizzata.
Colore del pannello a richiesta.

Note:

I plenum pronti a magazzino sono isolati, completi di serranda, stacco laterale e kit di fissaggio.

Dati di funzionamento

Vk (m/s): velocità efficace
L (m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,20 m/s
Dp (Pa): perdita di carico
Q (m³/h): portata

modello Vk  2 3 4 5 6 7 8 Numero deflettori
600 Q 257 386 514 643 771 900 1028 24
Dp 3 7 14 24 38 55 75
L 1,6 2,3 3,1 3,9 4,7 5,5 6,2

Dimensioni plenum

tutte le dimensioni sono espresse in mm

modello AxB PLENUM
diametro
d
distanza
H1
distanza
H2
C
600 595x595 248 200 350 560

Listino prezzi

modello 600
euro
EDE2S 82,11

Listino prezzi plenum con stacco laterale

Per plenum con stacco superiore, quotazione a richiesta

Modello Descrizione 600
euro
EPZ-EDE Plenum zincato con serranda e ponte di fissaggio 93,77
EPZ-EDE-EQ Plenum zincato con serranda, ponte di fissaggio ed equalizzatore 109,32
EPI-EDE Plenum zincato ISOLATO con serranda e ponte di fissaggio 123,14
EPI-EDE-EQ Plenum zincato ISOLATO con serranda, ponte di fissaggio ed equalizzatore 138,69
VITE E TAPPINO 4,28
