EGQ1-4 Griglie a maglia quadra con filtro

Consiglia questo prodotto
Home Catalogo generale Diffusione Griglie Egq1 4 Griglie A Maglia Quadra Con Filtro

Descrizione

Griglie di ripresa aria a maglia quadra passo 13x13 mm in alluminio con l’inserimento di uno speciale profilo o controtelaio che permette l’alloggiamento di un filtro piano per polveri grossolane e fini.

Caratteristiche

Materiale: alluminio.
Finitura: anodizzato naturale.
Filtro: classe COARSE (G2) spessore 12 mm.

Installazione

L'installazione viene eseguita mediante l’apertura delle apposite zanche presenti nel controtelaio o in alternativa fissando quest’ultimo al muro o al canale mediante viti.

EGQ1 - EGQ2: solo per installazione a parete, sconsigliata l'installazione a soffitto; chiusura mediante calamite.

EGQ3 - EGQ4: Chiusura con vite.


Impiego

Per la ripresa dell'aria.
L'aspetto gradevole e l'elevata sezione utile di passaggio la rendono particolarmente interessante negli impianti civili.
Perdita di carico iniziale inferiore a 40Pa con velocità di 1,5 m/s sul filtro.

Modelli

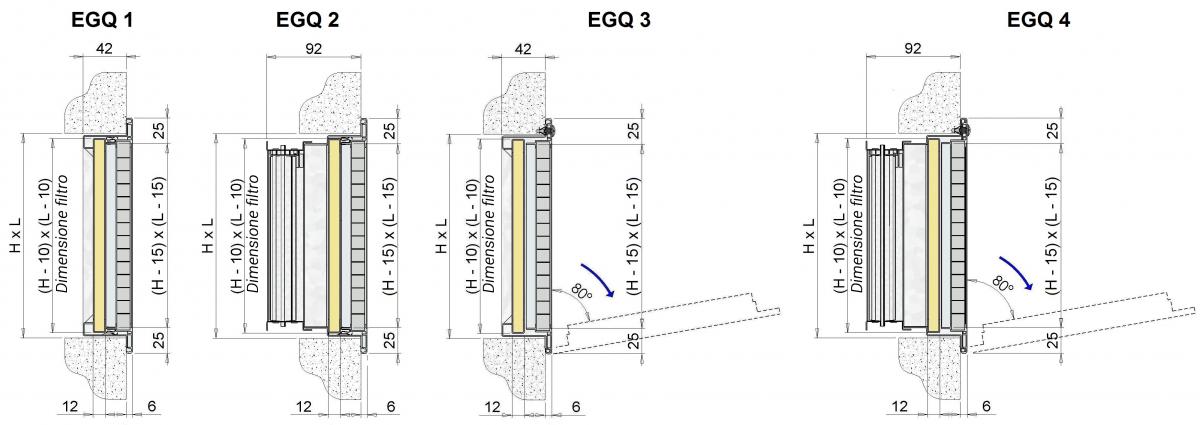

EGQ1: griglia con filtro;
EGQ2: griglia con filtro e serranda;
EGQ3: griglia con speciale controtelaio fissato con cerniere alla cornice che permette l'apertura di 80° per un'agevole manutenzione del filtro;
EGQ4: griglia con serranda e speciale controtelaio fissato con cerniere alla cornice che permette l'apertura di 80° per un'agevole manutenzione del filtro.

A richiesta

-Fissaggio con calamite o con pomelli (EGQ3 - EGQ4)

-Grigliato a maglia quadra 13x13 mm inclinata a 45°.

Sezione efficace


H L
200 300 400 500 600 800 1000
  sezione efficace della griglia m²
200 0,030 0,046 0,058 0,076 0,092 0,130 0,170
300 0,046 0,070 0,092 0,126 0,156 0,206 0,258
400 0,058 0,092 0,130 0,170 0,210 0,288 0,356
500 0,076 0,130 0,170 0,205 0,258 0,364 0,450
600 0,092 0,170 0,210 0,258 0,328 0,440 0,550
800 0,130 0,210 0,288 0,364 0,440 0,580 0,720
1000 0,170 0,288 0,356 0,450 0,550 0,720 0,890

Dati di funzionamento

m³/h: portata
Pa: perdite di carico in Pascal
dB(A): indice di rumorosità

L: larghezza
H: altezza
Tutte le dimensioni sono espresse in mm.

Si consiglia la velocità dell'aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l'efficienza di filtrazione;
i dati di portata in tabella si riferiscono alla griglia con il filtro.

H V
m/s 		L
200 300 400 500 600 800 1000
  Velocità frontale sul filtro portata m3/h
200 1,5 145 235 325 415 500 680 855
2 195 315 430 550 670 905 1140
300 1,5 235 380 520 665 805 1090 1380
2 315 505 695 885 1075 1455 1840
400 1,5 325 520 715 915 1110 1505 1895
2 430 695 955 1220 1480 2005 2530
500 1,5 415 665 915 1165 1420 1920 2420
2 550 885 1220 1550 1890 2555 3225
600 1,5 500 805 1110 1420 1720 2330 2940
2 670 1075 1480 1890 2290 3105 3920
800 1,5 680 1090 1505 1920 2330 3155 3980
2 905 1455 2010 2555 3105 4205 5305
1000 1,5 855 1375 1900 2420 2940 3980 5020
2 1140 1835 2530 3225 3920 5305 6695

Indice di rumorosità dB(A)

V
m/s 		dB(A)
1,5 <20
2 20/25

Perdita di carico (Pa)

V
m/s 		Pa*
1,5 25/30
2 45/50

SC serranda di taratura

Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.
Dimensioni massime L x H per costruzione in unico pezzo 1000 mm x 600 mm.

Plenum

Tutte le misure sono espresse in mm.

modello
L1 x H1 		stacco superiore stacco laterale E F modello
L1 x H1 		stacco superiore stacco laterale E F
P1 n° stacchi Ø d P2 n° stacchi Ø d P1 n° stacchi Ø d P2 n° stacchi Ø d
200x200 200 1 198 300 1 198 80 12 500x300 200 1 248 350 1 248 80 12
300x200 200 1 198 300 1 198 80 12 600x300 200 2 198 350 2 248 80 12
400x200 200 1 198 300 1 198 80 12 800x300 200 2 248 350 2 248 80 12
500x200 200 1 198 300 1 198 80 12 1000x300 200 2 248 350 2 248 80 12
600x200 200 2 198 300 2 198 80 12 400x400 200 1 298 350 1 298 80 12
800x200 200 2 198 300 2 198 80 12 500x400 200 1 298 350 1 298 80 12
1000x200 200 2 198 300 2 198 80 12 600x400 200 2 198 350 2 248 80 12
300x300 200 1 248 350 1 248 80 12 800x400 200 2 298 350 2 298 80 12
400x300 200 1 248 350 1 248 80 12 1000x400 200 2 298 400 2 298 80 12

Listino prezzi EGQ1

Nota: verniciato bianco RAL 9016 + 20%

a.r.: prezzo a richiesta

Listino prezzi EGQ3

Listino prezzi EGQ2 e EGQ4 a richiesta

Plenum

dimensioni stacco superiore stacco laterale
EPZ plenum zincato EPI plenum isolato EPZ plenum zincato EPI plenum isolato
L1xH1 euro euro euro euro
200x200 a.r. a.r. a.r. a.r.
300x200 a.r. a.r. a.r. a.r.
400x200 a.r. a.r. a.r. a.r.
500x200 a.r. a.r. a.r. a.r.
600x200 a.r. a.r. a.r. a.r.
800x200 a.r. a.r. a.r. a.r.
1000x200 a.r. a.r. a.r. a.r.
300x300 a.r. a.r. a.r. a.r.
400x300 a.r. a.r. a.r. a.r.
500x300 a.r. a.r. a.r. a.r.
600x300 a.r. a.r. a.r. a.r.
800x300 a.r. a.r. a.r. a.r.
1000x300 a.r. a.r. a.r. a.r.
400x400 a.r. a.r. a.r. a.r.
500x400 a.r. a.r. a.r. a.r.
600x400 a.r. a.r. a.r. a.r.
800x400 a.r. a.r. a.r. a.r.
1000x400 a.r. a.r. a.r. a.r.
