EGQR-PUSH Griglia di ripresa a maglia quadra 13x13 mm con filtro e cornice interna da 15 mm
Descrizione
Griglia di ripresa a maglia quadra 13x13 mm da controsoffitto, con doppia cornice (interna da 15 mm) ad apertura a cerniere e sistema push-pull per l'agevole alloggiamento e la sostituzione del filtro.
Caratteristiche
Materiale: alluminio.
Finitura: anodizzato naturale.
Filtro: classe COARSE (G2) spessore 10 mm.
Apertura / chiusura: con sistema push-pull.

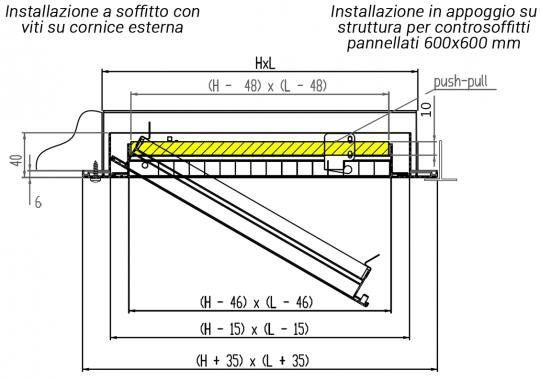

Installazione
L'installazione viene eseguita fissando il telaio esterno della griglia al muro mediante viti o in appoggio su struttura per controsoffitti pannellati 600x600 mm.
Impiego
Per la ripresa dell’aria esterna o ambiente dove sia consigliata una prefiltrazione di polvere.
Perdita di carico iniziale inferiore a 40Pa con velocità di 1,5 m/s sul filtro.
Accessori
- EPZ plenum zincato;
- EPI plenum isolato.
A richiesta
Verniciatura colore bianco RAL 9016 o altri colori RAL a scelta.
Dati di funzionamento
m³/h: portata
Pa: perdite di carico in Pascal
dB(A): indice di rumorosità
Si consiglia la velocità dell'aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l'efficienza di filtrazione;
i dati di portata in tabella si riferiscono alla griglia con il filtro.
Tutte le dimensioni sono espresse in mm.
| modello | dimensioni esterno cornice | sezione efficace del filtro | velocità frontale sul filtro | portata aria |
| mm | m2 | m/s | m3/h | |
| EGQR-PUSH | 595x595 | 0,238 | 1,5 | 1285 |
| 2 | 1713 |
Indice di rumorosità dB(A)
|
V m/s |
dB(A) |
| 1,5 | <20 |
| 2 | 20/25 |
Perdita di carico (Pa)
|
V m/s |
Pa |
| 1,5 | 25/30 |
| 2 | 45/50 |
Plenum
Tutte le misure sono espresse in mm.
|
modello L1 x H1 |
stacco laterale | E | F | ||
| P2 | n° stacchi | Ø d | |||
| 560x560 | 300 | 1 | 250 | 80 | 12 |
Listino prezzi
Verniciato bianco RAL 9016 + 20%
| modello | dimensioni esterno cornice | euro |
| mm | ||
| EGQR-PUSH | 595x595 | 160,25 |
