EDQV EDQV-PQ Diffusori quadrati a 4 vie

Home Catalogo generale Diffusione Diffusori Edqv Diffusori Quadrati A 4 Vie

Descrizione

Diffusore quadrato a 4 vie con coni estraibili.

Caratteristiche

Materiale: alluminio.
Finitura: verniciato bianco RAL 9016.
Installazione: fissaggio con viti non apparenti.

Accessori

- SCN serranda di taratura in acciaio zincato;
- EPZ-EDQ plenum in acciaio zincato;
- EPI-EDQ plenum in acciaio zincato isolato.

Dimensioni

tutte le dimensioni sono espresse in mm

  modello EDQV EDQV-PQ
AxA BxB CxC DxD ExE AxA BxB CxC DxD ExE
150x150 140 150 300 50 240 135 145 595 50 235
225x225 215 225 375 50 315 210 220 595 50 310
300x300 290 300 450 50 390 285 295 595 50 385
375x375 365 375 525 50 465 360 370 595 50 460
450x450 435 445 595 50 535 - - - - -

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità

modello sezione
efficace m²
Vk (m/s) 3 4 5 6
EDQV 150x150 0,0110 m3/h 119 158 198 238
L(m) 0,8 1,1 1,4 1,6
EDQV-PQ 150x150 Pa 5 10 16 22
dB(A) 25 33 38 42
EDQV 225x225 0,0240 m3/h 259 346 432 518
L(m) 1,1 1,7 2,1 2,5
EDQV-PQ 225x225 Pa 5 13 23 30
dB(A) 30 39 45 49
EDQV 300x300 0,0380 m3/h 410 547 684 821
L(m) 1,7 2,2 2,5 3,3
EDQV-PQ 300x300 Pa 7 10 13 23
dB(A) 35 39 43 48
EDQV 375x375 0,0620 m3/h 670 893 1116 1339
L(m) 2,0 2,5 3,3 3,9
EDQV-PQ 375x375 Pa 7 12 19 25
dB(A) 35 41 47 49
EDQV 450x450 0,0850 m3/h 918 1224 1530 1836
L(m) 2,8 3,8 4,9 5,2
Pa 7 12 17 25
dB(A) 36 41 47 49

Serranda di taratura SCN

Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.

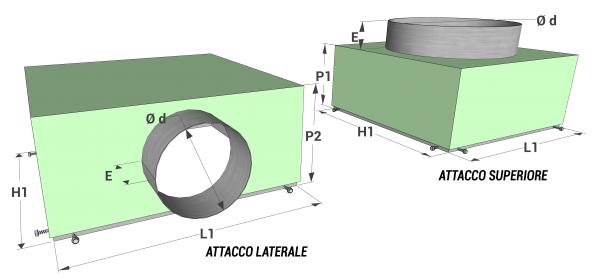

Plenum

EDQV EDQV-PQ L1 x H1 Ø d P1 P2 E
150x150 150x150 125 200 245 50
225x225 225x225 150 200 270 50
300x300 300x300 200 200 320 50
375x375 375x375 200 200 320 50
450x450 450x450 250 250 370 50

Listino prezzi

modello Diffusore EDQV Diffusore EDQV-PQ
euro euro
150x150 32,00 94,13
225x225 43,56 99,16
300x300 63,76 107,18
375x375 69,89 112,26
450x450 78,07 -

Accessori

dimensioni
LxH
serranda
SC EDQV
serranda
SCN EDQV PQ
stacco laterale stacco superiore
plenum zincato plenum isolato plenum zincato plenum isolato
EPZ-EDQ EPI-EDQ EPZ-EDQ EPI-EDQ
euro euro euro euro euro euro
150x150 13,57 15,20 a.r. a.r. a.r. a.r.
225x225 16,32 18,28 a.r. a.r. a.r. a.r.
300x300 27,79 31,12 a.r. a.r. a.r. a.r.
375x375 34,93 39,12 a.r. a.r. a.r. a.r.
450x450 44,82 - a.r. a.r. a.r. a.r.
